回轉烘干機主要用于建材行業或治金行業的礦渣、粘土、煤粉，金屬選礦業浸出渣等物料的烘干。為了控制烘干機的溫度，在進出料裝置上配置熱電偶，通過溫度表可顯示烘干機進出料端的溫度變化，為更好地控制筒體內的工作溫度（一般350-380度）提供了依據。

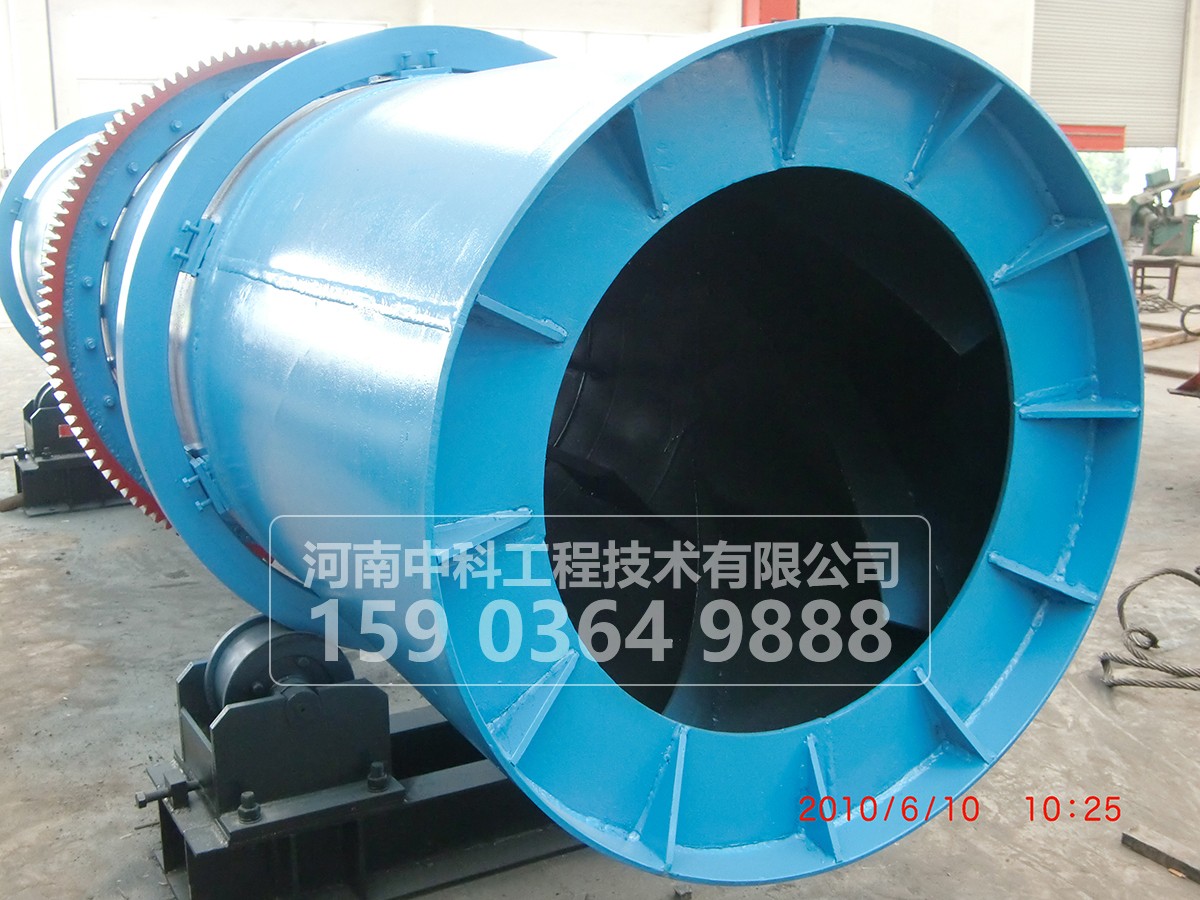

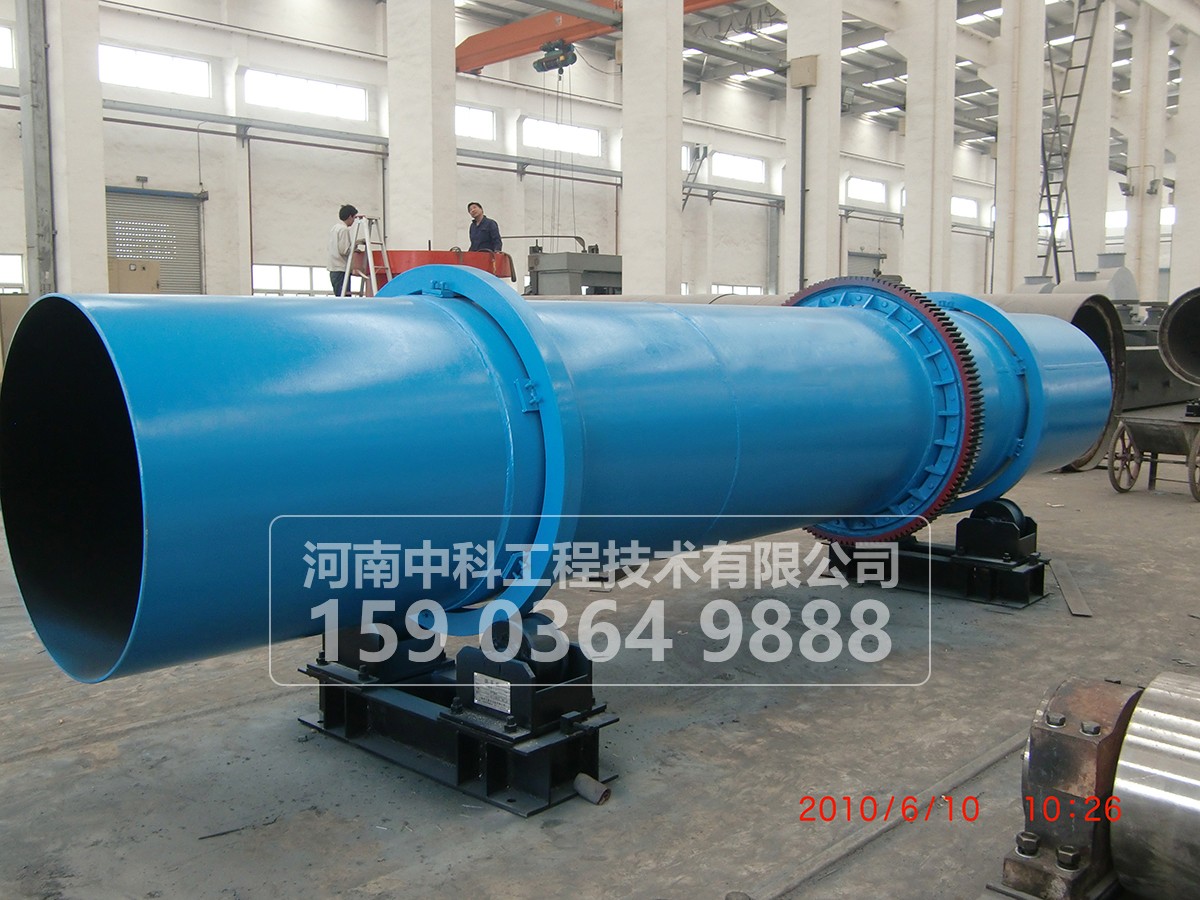

該機主要由回轉體、揚料板、傳動裝置、支撐裝置及密封圈等部件組成。我廠烘干機采用新型揚料板裝置，具有導向、均流、揚料等多項功能,能使物料在烘干機徑向截面全面均布，料幕成為薄、均、全的狀態，完全接觸熱氣流，達到充分利用熱能的目的。我廠烘干機選用合理的運行參數，煤耗量和電耗量一般烘干機降低10-15%以上，臺時產量提高10-15%以上，已在水泥和選礦企業得到了廣泛的應用。
烘干機工作原理：
烘干機的熱源來自燃燒裝置，本烘干機采用順流式加熱方式。因此需要烘干的物料，從進料箱、進料溜進入筒體，即被螺旋抄板推向后。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地揚撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。
煤泥烘干機性能參數
| 產品規格 | 生產能力（T/H） | 主機電 | 主減速機 | 重量（T） | ||
| 功率 | 型號 | 型號 | 速比 | |||
| φ1.2×10m | 2.5 | 7.5 | Y160M-R3 | ZL50-16-1 | 13.5 | |
| φ1.5×12m | 3.3-4.9 | 10 | Y160L-6B3 | JZQ500-III-2F | 18.9 | |
| φ1.5×15m | 4-6 | 18.5 | Y200L-6 | JZQ500-III-2F | 21 | |
| φ1.8×12m | 4-6 | 11 | Y200L-6 | ZQ50-16II-2 | 16.46 | 22.33 |
| φ2.2×12m | 7-12 | 18.5 | Y160L-6 | JZQ650-III | 31.5 | 37.6 |
| φ2.2×14m | 7-12 | 18.5 | Y160L-6 | JZQ750-III | 31.5 | 40 |
| φ2.2×16m | 12 | 30 | Y225M-6 | JZQ750-III | 31.5 | 45 |
| φ2.4×14m | 12 | 30 | Y250M-6 | JZQ750-III | 31.5 | 51 |
| φ2.4×18m | 10-13 | 37 | Y250M-6 | ZL85-13-1 | 27.16 | 54 |
| φ2.4×20m | 10-14 | 37 | Y250M-6 | ZL85-13-1 | 27.16 | 54.14 |
| φ3×20m | 25 | 55 | Y250M-4 | ZL100-16-1 | 41.52 | 78 |
| φ3×25m | 32-36 | 75 | YR280M-4 | ZL100-16-1 | 41.52 | 104.9 |
一、應用范圍
煤泥專用烘干機是在滾筒干燥機的基礎上開發研制而成的新型專用干燥設備，可廣泛應用于：
1、煤炭行業煤泥、原煤、浮選精煤、混合精煤等物料的干燥；
2、建筑行業高爐礦渣、粘土、澎潤土、石灰石、沙子、石英石等物料的干燥；
3、選礦行業各種金屬精礦、廢渣、尾礦等物料的干燥；
4、化工行業非熱敏性物料的干燥。
二、產品特點
1、煤泥烘干機抗過載能力強，處理量大，燃料消耗少，干燥成本低；
2、采用順流干燥方式，煙氣與濕物料由同一側進入烘干機，可以利用高溫煙氣獲得很高的蒸發強度，烘干機出口溫度低，熱效率高；
3、可根據不同的物料性質改變運行參數，使物料在烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分；
4、新型給料、排料裝置，杜絕了滾筒烘干機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷；
5、新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強；
6、烘干機實現了“零水平推力”，大大減少了擋托輪的磨損，筒體運轉平穩可靠；
7、烘干機采用“調心式托輪裝置”，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗；
8、可根據用戶要求控制產品粒度和水分，干燥煤泥時產品水分可達8%以下，粒度可控制在8mm以下。
三、技術參數
| 型號\項目 | 筒體內徑 (M) | 筒體長度 (M) | 電機功率 | 筒體轉速(r/min) | 外形尺寸（長×寬×高)(參考） |
| φ1×8m | 1.0 | 8 | 5.5 | 3-6 | 8×1.9×2.1 |
| φ1×10m | 10 | 10×1.9×2.1 | |||
| φ1.2×10m | 1.2 | 10 | 10×1.9×2.1 | ||
| 7.5 | |||||
| φ1.2×12m | 12 | 12×1.9×2.1 | |||
| φ1.5×12m | 1.5 | 12 | 15 | 12×2.6×2.8 | |
| φ1.5×14m | 14 | 14×2.6×2.8 | |||
| φ1.8×14m | 1.8 | 14 | 14×3.0×3.0 | ||
| 18.5 | |||||
| φ1.8×18m | 18 | 22 | 18×3.0×3.0 | ||
| φ2×18m | 2.0 | 18 | 22 | 18×3.2×3.2 | |
| φ2.2×18m | 2.2 | 18 | 30 | 18×4.0×3.8 | |
| φ2.2×20m | 20 | 20×4.0×3.8 | |||
| φ2.4×18m | 2.4 | 18 | 18×4.0×3.8 | ||
| φ2.4×20m | 20 | 37 | 20×3.6×3.6 | ||
| φ2.8×14m | 2.8 | 14 | 75 | 14×4.6×4.6 | |
| φ2.8×18m | 18 | 18×4.6×4.6 | |||
| φ3×20m | 3.0 | 20 | 110 | 20×5.0×5.0 | |
| φ3.2×18m | 3.2 | 18 | 132 | 18×8.0×7.0 | |
| φ3.2×20m | 20 | 20×8.0×7.0 | |||
注:1.煤泥烘干機可根據用戶要求及物料性質確定滾筒長徑比；
2.處理能可根據物料性質及產品要求確定，上表所列處理量按干燥浮選精煤計算；
3.電機功率可跟據物料特性產量等因素選?。?br> 4.外形尺寸不包括干燥機兩端的進、出料裝置。
